USER MANUAL

GEOTITIS ” GL-MD-300″ mempunyai user manual / manual book untuk memudahkan pengguna untuk memahami tata cara penggunaan yang benar dan aman untuk operator dan alat .

BAGAN DAN FUNGSI

SKETSA gl-md-300 tAMPAK MUKA

1. START :

Untuk menghasilkan arus injeksi 150 mA dan 300 mA (turbo) lihat multimeter Current dan multimeter voltage (voltage input)
Push on, ditekan selama 3-5 detik, catat angka yang keluar di multimeter current dan voltage.

2. REL :

Untuk mengeliminasi nilai SP (Self Potensial) maka tegangan terukur ( multimeter voltage ) maka tegangan terukur akan
menjadi 0 V ( SP tidak diukur) .

3. A-B :

Untuk periksa koneksi setiap elektroda A-B ( current test) dengan tanah yang ditandai dengan sinyal beep beberapa saat.

.4. M-N :

Untuk periksa koneksi setiap elektroda M-N ( voltage test) dengan tanah yang ditandai dengan sinyal beep beberapa saat.

5. TURBO :

Untuk menaikkan arus dari 150 mA ke 300 mA(Switch Button)

6. POWER : Untuk menghubungkan dengan 2 Accu 12 V 7.2 Ah

7. ON/OFF :

Untuk mengaktifkan alat utama dan kedua multimeter voltage dan current.

8. REL VOLTAGE :

Untuk mengeliminasi nilai pada multimeter voltage sama dengan fungsi tombol rel (2).

9. RANGE VOLTAGE :

Untuk merubah nilai pada display dengan satuan Volt.

10. DISPLAY VOLTAGE :

Satuan dasar voltage (Volt) jika terdapat tulisan OL perlu ditekan tombol range.

11. REL CURRENT : Untuk mengeliminasi nilai pada multimeter

12. RANGE CURRENT :

Untuk merubah nilai pada display dengan satuan miliampere.

13. DISPLAY CURRENT :

Satuan dasar current (miliampere) jika terdapat tulisan OL perlu ditekan tombol range.

14. C1(A) :

Tempat untuk Jack dari Elekroda (current 1) sebagai elektroda A.

15. C2(B) :

Tempat untuk Jack dari Elektroda (current 2) sebagai elektroda B.

16. P1(M) :

Tempat untuk Jack dari Elekroda (potensial 1/voltage 1) sebagai elektroda M.

17. P2(N) :

Tempat untuk Jack dari Elekroda (potensial 2/voltage 2) sebagai elektroda N.

PERSIAPAN ALAT

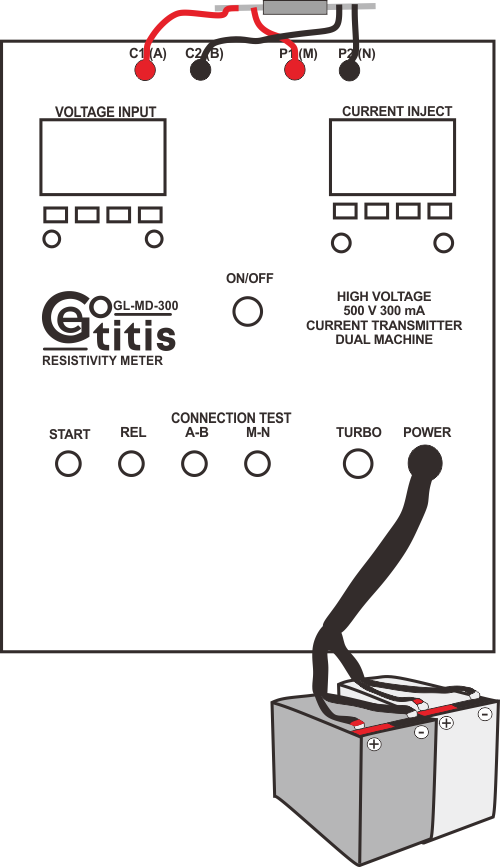

SKETSA SUSUNAN CHECK KONDISI ALAT UTAMA

TAHAPAN PERSIAPAN & CHECK KONDISI ALAT UTAMA GL-MD-300

1. Persiapkan beberapa komponen :

Alat Utama GL-MD-300,
1 Set checker ( 4 jack banana ABMN) dan resistor
Accu 12 Volt x 2

2. Rangkai susunan komponen sesuai gambar sketsa susunan :

Susunan Checker Set, Jack A dan M berada pada satu sisi di resistor (merah). Jack M dan N berada pada satu sisi lainya di resistor (hitam).
Susunan Aki 12 Volt x 2, untuk warna merah pada kabel konektor aki seusai warna merah (positif) pada aki, begitupun sebaliknya untuk warna hitam (negatif). Bila terbalik maka akan berbunyi beep trus pertanda pemasangan aki terbalik berikut merupakan fitur geotitis “Anti Konslet.

3. Pengecheckaan kondisi alat utama :

Tekan tombol A-B atau M-N bila keduanya mengeluarkan bunyi beep, maka susunan checker set sudah terhubung 1 sama lainya,
Tekan Start selama 3- 5 detik, bila arus menunjukan angka 150 mA dan 300 mA (Turbo) dan voltage menunjukan kenaikan angka tidak 0 dan juga keluar bunyi beep yang tidak menerus menunjukan alat berfungsi dengan baik.

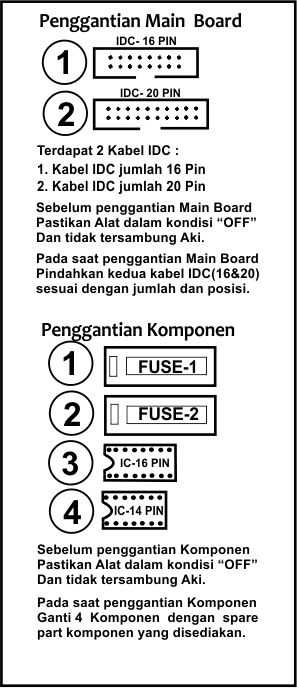

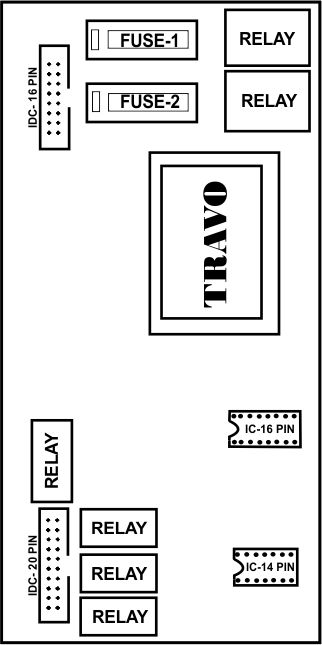

Bila ada beberapa kondisi yang tidak normal, lihat tatacara perbaikan di bagian “Perbaikan Mandiri”.

PEngambilan data

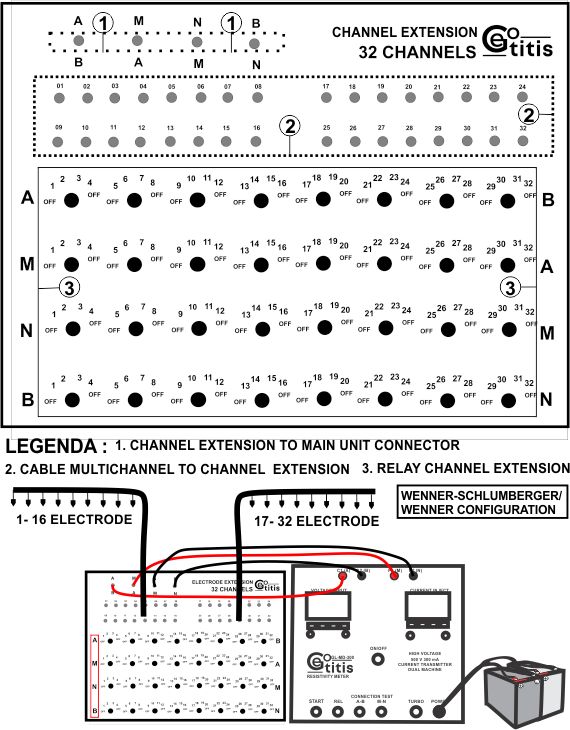

SKEma SUSUNAN ALAT DAN POLA RAMBAT ARUS LISTRIK

CARA KERJA ALAT GL-MD-300

Tegangan listrik diberikan pada titik A dan titik B dengan VA > VB. Pada posisi diantara A dan B, sebagian besar arus listrik mengalir pada kedalaman d AB/3. Arus listrik ini biasa dikenal sebagai I inject (arus injeksi). Garis putus-putus menunjukkan daerah equipotensial, sehingga VM’ = VM dan VN’ = VN. Oleh karena itu kita dapat mengamatiVM’N’ pada kedalaman d dengan mengukur VMN di permukaan tanah. Selanjutnya dengan mengetahui nilai I inject dan VM’N’ maka kita mendapat nilai resistansi RM’N’ pada kedalaman d.

PENGAMBILAN DATA GL-MD-300

1. Tekan tombol On/Off untuk menyalakan Alat GL-MD-300.
2. Setting manual ukuran pada setiap display dengan menekan tombol “range” pada Voltmeter dan Amperemeter, jika terdapat tulisan “OL” .
3. Tekan Tombol “Rel” untuk manjadi angka “0″ pada display Voltmeter.
4. Tekan Tombol “Start” untuk memulai menginjeksi Arus.
5. Hasil dari Injeksi yaitu Volt & Ampere yang tampil di Voltmeter dan Ampereneter
